產品詳細

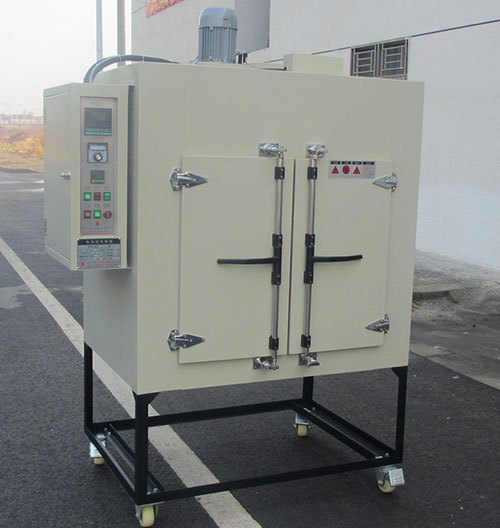

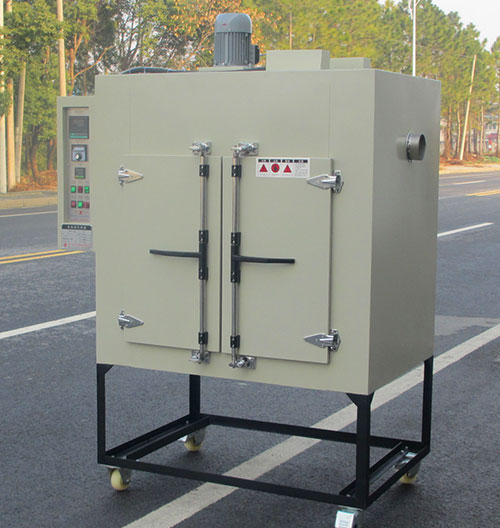

產品名稱： WX881-TG 精密熱風循環烘箱 、去氫烘箱
發布日期： 2018-01-02
點擊數： 2844
詢價： 點擊產品詢價
簡述：
產品詳情
一、產品名稱及型號：
|
1.1產品名稱： |
精密熱風循環烘箱 |
|
1.2產品型號： |
WX881-TG系列 |
二、產品概述:
本產品是參照JB/T5520-91烘箱技術條件及國家相關標準研究制造，廣泛應用于航空、航天、
石油、化工、軍事、船舶、電子、通訊等科研及生產單位，主要用于物品的干燥、烘培、熱處理、
醫療、消毒、保溫等試驗。
三、主要技術指標：
|
型號 |
電壓 V |
控溫 精度 |
工作尺寸 （mm） 深D 寬W 高H |
外形尺寸大約 深D 寬W 高H |
升溫功率 ＫＷ |
|
WX881-TG |
380 |
±1℃ |
D700×W800×H900 |
D900×W1200×H1350 |
6 |
|
箱體內部均分4層 配有4塊托盤 可抽取 |
|||||
3.3 溫度范圍：
|
最高溫度： |
本設備限制最高溫度為：250 ℃ |
|
常用溫度： |
客戶常用溫度：RT+20~170 ℃ |
|
保溫性能： |
爐內達到230，外壁溫度不超過20℃（室溫+25℃） |
|
測 試 點： |
距內膽材料至少80 毫米，門至少 80 毫米 |
|
測試時間： |
到達設定溫度（恒溫狀態）后 10 分鐘 |
|
溫度均溫性 |
在設定100℃ 空載進行測試時，溫差公差為 ±2度 |
|
3.4運行噪音：≤75db; 以上指標均在常壓、空載條件情況下，距箱體內壁1/6空間內測試； |
|
四、箱體結構：
|
機臺結構： |
采用兩側風道和頂部風道循環結合,雙開門 ，門扣采用雙搖桿拉手固定，美觀、實用門邊采用高溫發泡硅膠密封條，密封。底部腳輪固定。 |
|
內壁材質： |
采用1.2mm厚度sus304鏡面不銹鋼板 鋼板板金折彎加工，部分背后做槽型加強，避免受熱變形鼓起。 |
|
風道材料： |
采用1.0mm厚度sus304鏡面不銹鋼板 鋼板穿梅花型孔，板金折彎固定。 |
|
外部材質： |
外部采用1.2mm厚度A3冷扎碳鋼板，經防銹處理烤漆，顏色（米白色） |
|
進氣孔 ： |
開設在箱體底部 孔徑60mm |
|
排氣孔 ： |
開設在箱體頂部 孔徑60mm 可調節 |
|
增強固架： |
采用3#角鋼和4角鋼，部分采用槽型加強板金焊接。 |
|
保溫材質： |
120K級高密度硅酸鋁纖維填充，保溫層厚度為100mm, 門厚100mm |
五、循環系統：
|
熱風循環： |
采用強壓水平循環運風，水平風送風。 |
|
離心風輪： |
長軸烘箱電動機離心風葉，防震自散熱。 |
|
風機功率： |
風機功率：1100W/380V一臺。 |
六、電氣系統：
|
控制箱： |
采用一體式控制箱，安裝在箱體側面。 |
|
控溫方式： |
采用交流接觸器與SSR固態繼電器聯合控制，控溫精準, |
|
溫控裝置： |
誠能7512型LED／智能／數顯／溫控儀，控溫精度±1℃，帶PID調節，自動控溫恒溫。 |
|
風、熱互鎖 |
先鼓風.后加熱，不開啟鼓風，加熱不工作。（電路自動連接） |
|
二次限溫保護 |
采用獨立式正泰電子式溫度調節儀，配K分度傳感器一只 |
|
定時裝置： |
JSS48B型 雙數顯繼電器 0.01秒-9999小時定時儀表。（恒溫時間可任意調節） |
|
測溫裝置： |
1支K分度 電阻溫度傳感裝置，測溫精確感應棒±0.5%。 |
|
保護裝置： |
剩余電流動作斷路器、超溫保護、電機過載保護、接地保護、小信號電源保護。 |
|
報警裝置： |
恒溫結束報警、超溫報警、電機過載報警。 |
|
顯示裝置： |
選用ＬＥＤ數顯溫控儀。 |
|
加熱元件 |
采用304不銹鋼遠紅外W型加熱管。連續使用壽命可達5萬-6萬小時。 |
|
數量功率 |
2ＫＷ/件，總3件加熱總功率6 ＫＷ，安裝在頂部風道內。 |
七、設備使用條件：
|
7.1 環境條件：溫度 5～40℃；濕度 ≤85%R.H； |
|
7.2 電 源：AC380V 3P 50HZ。三相五線制。 |
|
7.3無強烈振動，無強磁場影響，無腐蝕性氣體； |
|
7.4氣壓：86～106Kpa； |
|
7.5箱體周圍應留有500mm的空間供產品安裝、維修使用； |
八、技術數據：產品合格證、使用說明書、電氣原理圖及儀表說明書等。
九、售后服務：實行對整機保修18個月，并對整機實行終生維護。
（本技術規范作為合同附件，設備驗收依據）
